Как проверить универсальные шарниры: симптомы, тесты и инструкции по замене

Вы переключаете передачу с «Парковки» на «Реверс», и из-под машины доносится резкий стук. Вы переходите на Диск, и все повторяется. Или вы ускоряетесь на трассе и чувствуете ритмичную вибрацию через сиденье и пол. Оба симптома часто указывают на одну часть: универсальный сустав.

Хорошая новость: проверка кардана не требует снятия тяжелых узлов или поднятия автомобиля на полную рабочую высоту. Стандартная проверка зрения, рук и вращения даст вам четкий ответ примерно через пять минут. Ниже я подробно расскажу вам о конкретных шагах и критериях «прошел/не прошел».

Признаки изношенного карданного шарнира

Изношенные универсальные шарниры редко молчат. Если вы заметили какие-либо два из следующих признаков, запишитесь на осмотр.

• Стук при включении передачи: Когда трансмиссия воспринимает крутящий момент, незакрепленный карданный шарнир позволяет игольчатым подшипникам ударяться о поперечный вал, вызывая металлический стук.
• Зависимая от скорости вибрация: По мере ускорения тряска усиливается, и вы можете почувствовать ее на рулевом колесе, сиденье и полу. Обычно это наиболее заметно на скорости от 25 до 50 миль в час.
• Пронзительный визг на низкой скорости: Сухой или поврежденный кардан издает тонкий металлический визг, особенно при холодном запуске.
• Ритмичные щелчки по углам: Если шум меняется в зависимости от угла поворота рулевого колеса, проблема может быть во внешнем ШРУС на полуоси переднего привода.

Примечание: если пыльник сломан, но шарнир не начал шуметь, карданный шарнир все равно может вращаться. Однако в узел уже попала пыль, что может сократить срок службы игольчатого подшипника.

Как подготовить автомобиль к осмотру

Безопасность превыше всего. Используйте эту стандартную последовательность действий, прежде чем прикасаться к карданному валу.

1. Припаркуйтесь на ровной твердой поверхности, включите стояночный тормоз и заблокируйте как минимум два колеса противооткатными упорами.
2. Переведите коробку передач в нейтральное положение. Если автомобиль с автоматической коробкой передач, выберите N и отпустите рычаг переключения передач, чтобы карданный вал мог свободно вращаться.
3. Поднимите автомобиль до тех пор, пока шины не оторвутся от земли, и поддержите шасси защитными подставками. Никогда не полагайтесь только на гидравлический домкрат.

Смахните грязь и грязь с области карданного вала, затем осветите карданный шарнир рабочим фонарем. Это поможет вам отличить поверхностную ржавчину от настоящей трещины, а также облегчит обнаружение утечек смазки.

Три метода проверки, которые дадут вам четкий ответ

Для этой проверки не требуются специальные инструменты, только ваши руки, свет и терпение. Вместе они охватывают всю цепочку отказов снаружи внутрь.

Визуальная проверка: обратите внимание на трещины и отсутствие смазки.

Используйте рабочее освещение под разными углами и проверьте следующее.

• Состояние пыльника: Если пыльник имеет трещину или прокол, пусть даже небольшой, смазка уже начала вытекать.
• Глубина ржавчины: Поверхностная ржавчина может носить косметический характер, но отслаивание или отслаивание ржавчины указывает на деградацию металла.
• Соединительные болты: Возьмитесь за фланец универсального шарнира и потрясите его. Если вы чувствуете движение, возможно, крепежные болты или шлицы ослаблены.

Тест руки и крутящего момента: почувствуйте игру

Удерживайте приводной вал с одной стороны карданного шарнира одной рукой, а другой рукой — фланец с другой стороны. Попробуйте повернуть фланец в противоположные стороны. Здоровый U-образный сустав почти не дает ощутимых угловых движений. Если вы чувствуете свободный ход более 1 мм, игольчатые подшипники уже изношены и шарнир требует замены.

Для переднеприводных полуосей используйте тот же метод для проверки внутреннего и внешнего ШРУСов. Внешний шарнир более подвержен износу, поскольку он выдерживает больший угол поворота.

Проверка вращения карданного вала: прислушивайтесь к неровностям

Медленно проверните приводной вал на один полный оборот. Обращайте внимание на любое внезапное сопротивление или неровности. Если вы услышите треск или почувствуете заедание, это означает, что игольчатые ролики или поверхность поперечного вала откололись. Еще раз поверните в обратном направлении и сравните сопротивление.

Что означают результаты теста

Сопоставьте то, что вы заметили, с таблицей ниже, чтобы получить быстрый диагноз и рекомендуемые действия.

Напоминание о рисках, связанных с закупками: карданный шарнир запрессован на карданный вал. При замене необходимо использовать пресс-инструмент и наносить высокотемпературную смазку. Удары молотком по поперечному валу могут повредить чашки подшипников и сократить срок службы новой детали.

Что делать, если вы обнаружили неисправный U-образный сустав

Если ваши результаты попадают в зону люфта или шума, единственный правильный ответ – замена. Карданные шарниры являются изнашиваемыми деталями; практического ремонта нет. Продолжение движения приводит к увеличению зазора и в конечном итоге может привести к вылету карданного вала из-под автомобиля.

При выборе замены обратите внимание на три технических момента.

• Размер и сплайн совпадают: Внешний диаметр, длина поперечного вала и количество шлицев должны соответствовать оригиналу. Ошибка в 1 мм может вызвать заедание или высокоскоростную вибрацию.
• Полный комплект уплотнений: Новое карданное соединение должно поставляться с новым пыльником и зажимом. В противном случае пыль разрушит игольчатые подшипники в течение нескольких недель.
• Допуски на обработку: Качественный U-образный шарнир должен иметь равномерное демпфирование вращения, без каких-либо углов, при которых он кажется особенно тугим.

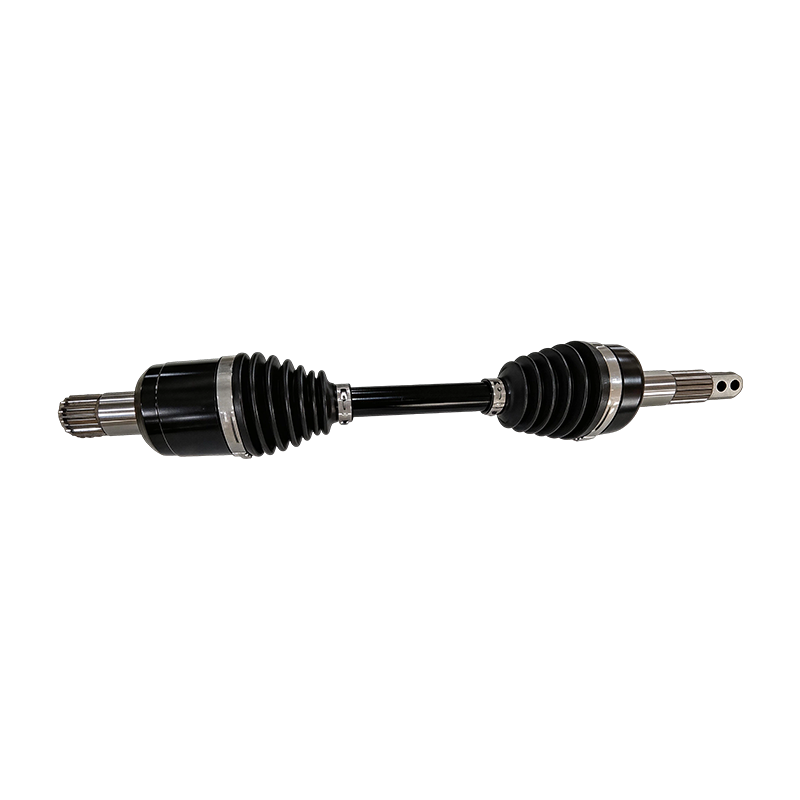

У переднеприводных полуосей внутренний и внешний ШРУСы зачастую представляют собой герметичные узлы. Внешний шарнир изнашивается быстрее, поскольку он выдерживает большие углы поворота и издает щелчки. Внутренний шарнир допускает осевое скольжение и издает стук при запуске. По результатам проверки вы можете заменить только неисправную сторону.

Внешний ШРУС для рулевого управления под большим углом Сменный внешний ШРУС из высокопрочной легированной стали с закаленными поверхностями в сочетании с чехлом CR и смазкой MoS2. Разработан для переднеприводных полуосей и обеспечивает плавную передачу мощности при нагрузке на рулевое управление. Посмотреть продукт →

Прежде чем заказывать внешний ШРУС, проверьте марку автомобиля, количество шлицев и диаметр роликовой гусеницы. Точное соответствие обеспечивает стабильное рулевое управление и ускорение на протяжении всего срока службы.

Прецизионный внутренний ШРУС с низким сопротивлением скольжению Погружной внутренний ШРУС с оптимизированной треножной конструкцией, кованой сталью и всепогодным уплотнением. Надежно компенсирует ход подвески, снижает вибрацию и устраняет удары при запуске. Посмотреть продукт →

Внутренние ШРУСы воспринимают дополнительную боковую нагрузку во время скольжения, поэтому допуск на обработку имеет значение. Если в вашем автомобиле слышен лязг при запуске, проверка внутреннего ШРУСа часто сразу же выявляет проблему.

Трансмиссия представляет собой непрерывную кинетическую цепь, а карданный шарнир — лишь одно звено. Если вы хотите понять, как работают вместе карданный вал, полуоси и дифференциалы, прочитайте наше введение в компоненты трансмиссии . Эта статья поможет вам решить, повлиял ли отказ карданного шарнира на близлежащие подшипники или вам следует одновременно заменить комплект пыльников.
